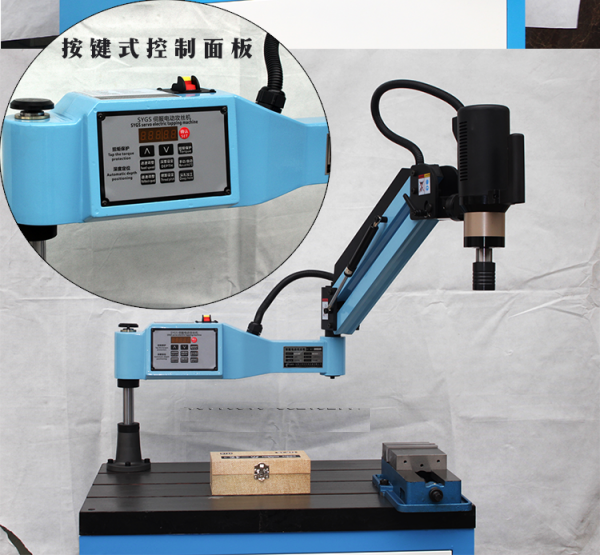

Máy taro Điện M3-16 và M3-22( Mr Thiện 0989722581)

Trong lĩnh vực cơ khí, ngoài việc đòi hỏi các công nghệ hiện đại có độ chính xác cao thì việc tiết kiệm thời gian gia công thiện sản phẩm một cách nhanh nhất và đảm bảo an toàn cho người vận hành cũng góp phần quan trọng trong việc gia công các chi tiết máy. Trong đó taro là một nguyên công được sử dụng thường xuyên và rộng rãi khi gia công các chi tiết máy. Nhưng các phương pháp taro truyền thống còn tồn tại nhiều khuyết điểm:

Các dạng Taro ren	Chi phí của máy là nhỏ nhất

 - Mất nhiều thời gian gia công.

 - Năng suất thấp.

 - Phạm vi làm việc nhỏ

 - Các loại máy taro chuyên dùng có giá thành cao.

Máy taro bán tự động được thiết kế và gia công ren, được ứng dụng trong các phân xưởng, doanh nghiệp vừa và nhỏ sẽ nâng cao năng suất, mang lại hiệu quả cao so với các phương pháp taro truyền thống. Từ nhu cầu thực tế trên “Máy Taro Ren Bán Tự Động” ra đời để đáp ứng nhu cầu sản xuất của xã hội. Máy được thiết kế để ứng dụng trong các phân xưởng gia công, các doanh nghiệp vừa và nhỏ sẽ nâng cao năng suất, mang lại hiệu quả cao so với các phương pháp taro truyền thống. Các ưu điểm của máy.

Máy làm việc trong phạm vi rộng	Máy làm việc trong phạm vi hẹp
Máy làm việc trong mặt phẳng lớn	Máy làm việc trên các vị trí

 - Sử dụng máy móc thay thế cho sức người để tiết kiệm thời gian gia công.

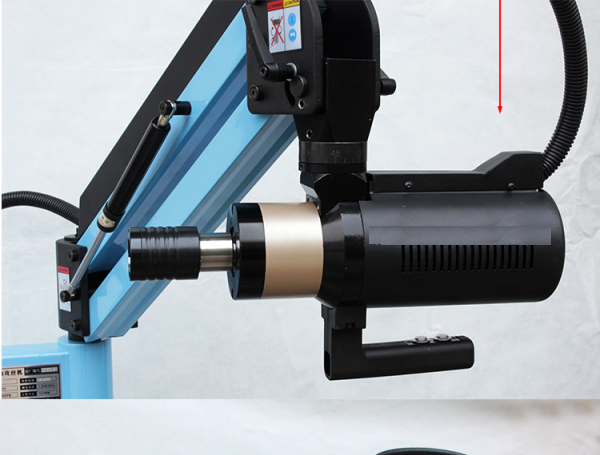

 - Sử dụng loại động cơ khí nén và điện động cơ Servol để taro.

 - Có khả năng làm việc trong phạm vi rộng đạt được yêu cầu nâng cao năng suất.

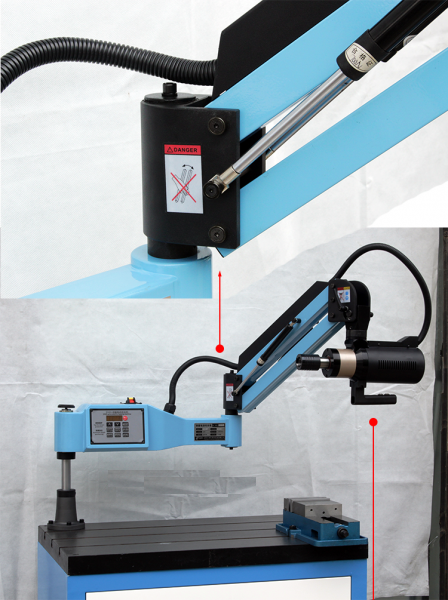

 - Giải pháp sử dụng hai cánh tay đòn và các cơ cấu khớp xoay, nhằm mở rộng phạm vi làm việc của máy.

 - Nhờ kết hợp hai cánh tay đòn, máy có khả năng làm việc trong bán kính 1000 mm.

 - Phần thân trụ có nhiệm vụ cố định vị trí của máy. Trên thân trụ là một khớp xoay. Đây là bộ phận liên kết cánh tay đòn với thận trụ.

 - Sử dụng vật liệu chế tạo rẻ tiền, dễ kiếm, kết cấu đơn giản, chi phí đầu tư thấp, mang lại hiệu quả kinh tế cao.

- Giá thành rẻ, vật liệu chế tạo dễ kiếm.

So sánh về thời gian làm việc của hai máy

- Kết cấu đơn giản, cơ động, có thể lắp ghép máy ở nhiều vị trí khác nhau, dễ vận chuyển.

- Dễ lắp đặt mà không cần máy móc hổ trợ, phù hợp trong mọi điều kiện nhà xưởng.

- Có khả năng đảo chiều dễ dàng.

- Không làm gãy mũi taro.

- Động cơ chạy bằng khí nén.

- Điều chỉnh được tốc độ taro.

- Taro được ở những vị trí khó.

- Tiết kiệm thời gian gia công.

- Gắn nhiều mũi taro (M5 ~M8).

- Phạm vi làm việc rộng: taro các lỗ trong bán kính 1000 mm.

Máy taro ren bán tự động mở ra một phương pháp mới cho việc thực hiên nguyên công taro trong ngành cơ khí. Như tên gọi của mình, máy sử dụng phương pháp taro ren trong lỗ có sẵn của chi tiết gia công. Đặc điểm của phương pháp này là có tốc độ nhanh, tiết kiệm thời gian gia công và thao tác được ở những vị trí khó. Hiện nay ở VIệt Nam, có rất ít các nhà máy, xưởng gia công sử dụng phương pháp này.

Kiến thức cơ bản về Taro cắt

Mũi taro là gì? Phân loại mũi taro? Cách chọn mũi taro?

Mũi taro là gì? Phân loại mũi taro?Cách chọn mũi taro?

Các loại mối ghép?

Mối ghép đinh tán

Mối ghép hàn

Mối ghép ren

...

Mũi taro là gì?

Mũi taro là gì? Phân loại mũi taro? Cách chọn mũi taro?

Mũi taro là gì? Phân loại mũi taro?Cách chọn mũi taro?

Các loại mối ghép?

Mối ghép đinh tán

Mối ghép hàn

Mối ghép ren

...

Mũi taro là gì?

Mũi taro là dụng cụ dùng để tạo ren, nó là phương pháp tạo ren phổ biến nhất, nó dùng để tạo ren lỗ trong hoặc tạo ren ngoài (gọi là mũi taro ren ngoài hoặc bàn ren).

Mũi taro hay là Taro là đúng?

Rất nhiều người nhầm lẫn giữa 2 thuật ngữ này, cần phải hiểu cho đúng nếu bạn là dân chuyên nghiệp.

Mũi taro là dụng cụ dùng để taro ren, như vậy thì mũi taro là dụng cụ còn taro là nguyên công. Giống như nguyên công khoan vậy, khoan là nguyên công, còn mũi khoan là dụng cụ.

Phân loại mũi taro?

+ Dựa vào cách gia công

Dựa vào cách gia công người ta phân loại thành mũi taro máy và mũi taro tay.

- Mũi taro máy là taro bằng máy có thể là máy phay CNC, máy tiện CNC, máy phay, máy khoan taro, máy taro chuyên dụng, máy khoan từ...

Mũi taro máy chỉ có 1 cây, mũi taro rãnh xoắn hoặc là mũi taro rãnh thẳng. Mũi taro rãnh xoắn dùng để gia công lỗ kín khi cắt sẽ móc phoi lên trên. Mũi taro rãnh thẳng dùng để gia công lỗ thông khi gia công nó sẽ cuộn phọi lại và đẩy xuống phía dưới. Như vậy thì mũi taro xoắn có thể gia công được cả lỗ bít và lỗ thông, còn mũi taro thẳng chỉ gia công được lỗ thông

- Mũi taro tay là mũi taro dùng để taro bằng tay nó dùng kết hợp với tay quay taro. Mũi taro tay thường là 1 bộ gồm 3 cây, cây thô, cây bán tinh và cây tinh, nhưng do có sự tiến bộ về công nghệ vật liệu và thiết kế thông số hình học góc cắt nên hiện tại mũi taro tay chỉ cần 1 cây. Ưu điểm của taro tay 1 cây là nhanh và taro tay có thể gắn lên máy chạy khi cần thiết đặc biệt là đối với vậy liệu khi cắt sinh ra phoi vụn. Mũi taro tay sẽ tạo ra phoi vụn do đó nó có thể taro được các lỗ bít (lỗ kín) hoặc lỗ thông.

+ Dựa vào bước ren

Dựa vào bước ren người ta phân ra thành mũi taro bước chuẩn và mũi taro bước nhuyễn hay taro ren nhuyễn. Mũi taro bước chuẩn là loại phổ biến ví dụ: M10x1.5, M8x1.25

Mũi taro bước nhuyễn là mũi taro có bước nhỏ hơn bước chuẩn ví dụ: M10x1.25, M8x1

Chúng được sử sử dụng để gia công ren đường khí, đường nước, thực phẩm...để tránh rò rỉ hoặc cần mối ghép ren chặt....

+ Dựa vào đường ren

Dựa vào đường ren người ta chia ra thành mũi taro ren phải và mũi taro ren trái. Mũi taro ren phải có đường ren thuận chiều kim đồng hồ là loại phổ biến thường dùng, mũi taro ren trái là mũi taro có đường ren trái chiều kim đồng hồ, nó thường được dùng trong mối ghép ren chuyển đồng. Ví dụ như ren cánh quạt hay kính của xe máy

+ Dựa vào vật liệu gia công

Bởi vì mỗi 1 loại vật liệu gia công sẽ sinh ra 1 loại phoi nhất định, có thể và phoi vụn hoặc phoi dây...và loại vật liệu nó cũng có độ cứng khác nhau

Phổ biến nhất là phân loại như sau: mũi taro thép thường, mũi taro thép cứng (thép đã tôi), mũi taro Inox, mũi taro nhôm + đồng, mũi taro gang

Tốt nhất là chọn đúng mũi taro cho vật liệu cần gia công nếu như gia công loạt vừa và lớn

để đảm bảo tuổi thọ của mũi taro, chất lượng của sản phẩm và năng suất gia công.

+ Dựa vào tiêu chuẩn ren

Vì mỗi vùng thậm chí mỗi nước người ta dùng 1 loại tiêu chuẩn về ren khác nhau.

Thường thì mọi người hay gọi là Mũi taro hệ MET và mũi tar hệ INCH, nó đúng nhưng chưa đủ. Mũi taro hệ MET là loại mũi taro được sử dụng rộng rãi ở châu á, loại này là phổ biến ở Việt Nam ta nó được ký hiệu bằng chữ M. Mũi taro hệ INCH là mũi taro dùng ở Châu Âu, Châu Mỹ, Châu ÚC. Nhưng tùy từng vùng và từng nước người taro lại chia ra thành nhiều chuẩn khác nhau

Ví dụ Mỹ là UNC, NPT, NPS

Anh là BSW, BST....

Túm lại là ngoài hệ MET ra thì là hệ INCH gồm NPT, NPS, UNC, UNF, G, PT, PF, PS, Rc...

Phổ biến nhất ở Việt Nam là NPT, PT, UNC

+ Dựa vào phoi

Dựa và phoi người ta phân ra thành mũi taro cắt và mũi taro nén hay mũi taro ép.

Mũi taro cắt khi cắt sẽ sinh ra phoi còn mũi taro nén nó sẽ không sinh phoi, mà nó nén phoi lại.

Xem mũi taro nén tại đây

Vậy ứng dụng của mũi taro nén ở đâu?

Mũi taro nén được ứng dụng để gia công vật liệu phi kim loại nhưn đồng hoặc nhôm

Vì vật liệu này mềm nên mối ghép ren sẽ dễ bị hư hỏng, nên người ta dùng mũi taro nén vừa để tạo ren và gia cố thành lỗ ren.

Một ứng dụng nữa của mũi taro nén là dùng để taro ren chi tiết thành mỏng như vỏ máy tính, ti vi, tủ lạnh, máy giặt máy in....Vì sản phẩm này có thành mỏng nên nó vừa taro ren vừa gia cố lỗ ren.

+ Mũi taro chuyên dụng

- Mũi taro máy khâu SM (Sew Machine) là mũi taro chuyên dụng cho ngành máy khâu

- Mũi taro đai ốc: là mũi taro chuyên dụng dùng cho máy gia công đai ốc tự động

- Mũi taro ren cấy: là mũi taro dùng để taro lỗ trước khi cấy ren

...

+ Dựa vào lớp phủ

Vì lý do tuổi thọ của mũi taro dẫn tới năng suất, người ta sẽ phủ lên mũi taro 1 lớp để nó tăng khả năng chịu nhiệt và chịu mài mòn trong quá trình cắt gọt. Mũi taro bình thường là bằng thép gió nó sẽ màu trắng, nếu đem đi oxide hóa bề mặt nó sẽ màu đen gọi là mũi taro OX, mũi taro phủ TiN nó sẽ màu vàng gọi là mũi taro vàng, nếu đem đi phủ TiCrN hoặc TiAlN nó sẽ có màu tím than

+ Dựa vào vật liệu làm Mũi Taro

Vật liệu làm mũi taro: thép hợp kim (Alloy Steel), Tungsten Steel (SKS), Thép gió HSS, HSS-E (5% Cobant), HSS-Co (8% Cobant), Thép hợp kim (Carbide)

Phổ biến có 3 dòng SKS dùng là mũi taro tay, thép này mềm, dùng để sửa chữa hay bảo trì

taro ren ít. Dòng HSS-E được dùng làm taro máy hoặc taro tay 1 cây (Yamawa sử dụng vật liệu này làm taro), Dòng thép hợp kim (Carbide) dùng để là mũi taro cho vật liệu cứng sau khi tôi hoặc cần năng suất cao.

Cách chọn mũi taro?

Làm sao để chọn được mũi taro và làm sao người bán chào giá được mũi taro?

(cách chọn mũi taro)

Hãy trả lời 1 số cây hỏi sau?

1/ Mũi taro hệ MET hay hệ Inch

2/ Nếu là hệ MET thì vui lòng cho biết là Anh/Chị dùng để taro ren bằng tay hay bằng máy?

3/ Nếu bằng tay Nhật Phát bán loại 3 cây (Thô, Bán Tinh, Tinh) của SKC/Japan là từ vật liệu SKS là vật liệu mềm, giá rẻ, nó chỉ có thể dùng cho việc bảo trì, bảo dưỡng, sửa chữa...lâu lâu mới taro vài ren.

và loại 1 cây là từ vật liệu HSS-E, ưu điểm là tạo ren nhanh, có thể gia công được các vật liệu cứng như thép khuôn, có thể chạy trên máy được

Vậy Anh/Chị chọn loại nào?

4/ Nếu là taro máy thì vui lòng cho biết là Anh/Chị dùng để taro lỗ thông hay lỗ kín hay cả lỗ thông và lỗ bít. Nếu là lỗ bít thì chọn mũi taro xoắn, nếu là lỗ thông thì chọn mũi taro rãnh thẳng, nếu cả bít cả thông thì chọn mũi taro rãnh xoắn.

Và vui lòng cho biết vật liệu gia công là gì?

Phổ biến có loại mũi taro cho Inox, mũi taro cho nhôm + đồng, mũi taro thép thường (<=45HRC), Mũi taro thép cứng (sau khi tôi), Mũi taro cho gang, Mũi taro cho nhựa

Gia công đơn lẻ, dùng mũi taro cho nhiều loại vật liệu khác nhau hay là gia công hàng loạt?

5/ Nếu là mũi taro hệ INCH

Vui lòng cho biết là tay hay máy? Nếu là máy thì gia công lỗ kín hay lỗ thông?

Đường kính danh nghĩa là bao nhiêu? (1/16, 1/8, 3/8, 3/4, 1/2, 1",,,)

Nó thuộc về chuẩn gì? UNC, NPT, NPS, PT, PS....nếu không biết chuẩn gì thì cho biết bước ren

Ví dụ:  NPT1/8-27

Đường kính danh nghĩa là 1/8"

Bước ren là 27

Thuộc chuẩn NPT (Chuẩn Mỹ)
